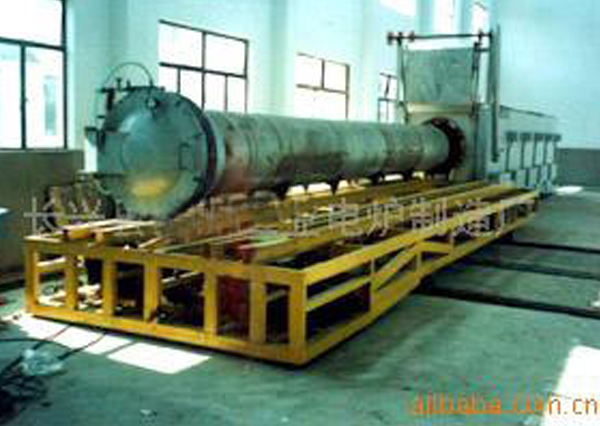

本电炉主要由炉体、炉罐、台车、装料车、推拉料机构和电源控制柜等部份组成。
该炉炉衬全部采用全纤维构成，保温性能相当优越。加热室有一台车，台车是由摆线针轮减速机经过减速带动行走轮移动，台车上装有一采用不锈钢材料焊接而成的炉罐，炉罐里面有装料的小车，料车进出炉罐由推拉料机构来完成，炉罐与炉罐盖的密封采用橡胶密封圈，并在炉罐法兰上装有冷却水套用来保护橡胶密封圈，炉罐开启采用手动结构，并装有防爆装置，以防工作时可能发生气体热膨胀爆炸的现象，另还有保护气进管、排气管和真空装置（包括真空泵和真空管道）。
